Kontrolery SanDisk/WD 20-82-10023 i 20-82-10048 —
odzysk danych z trudnej platformy

Dlaczego ta platforma jest problematyczna

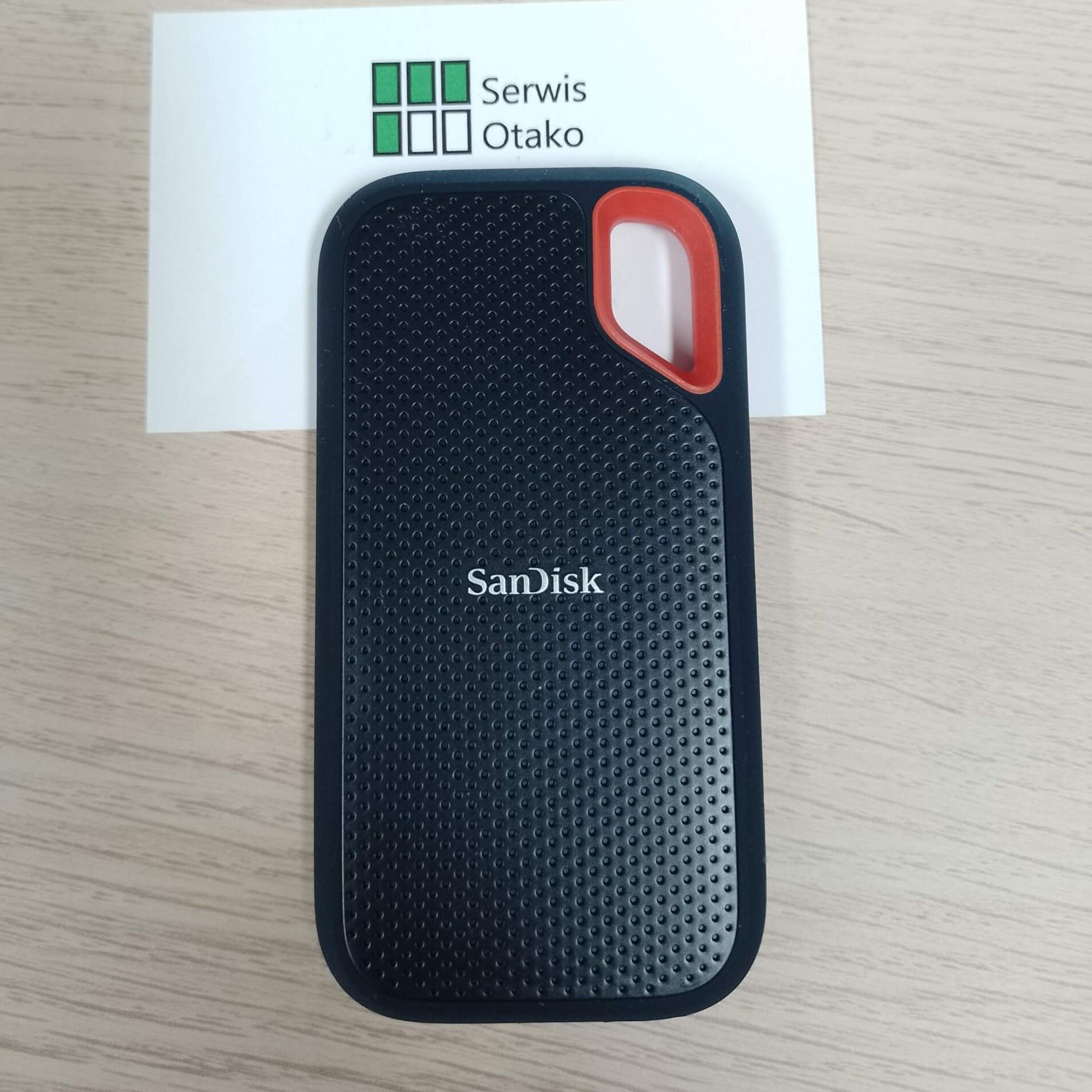

SanDisk Extreme Portable V2 jest najwygodniejszym przykładem do opisania tej platformy, bo awarie tej serii zostały szeroko opisane i dobrze pasują do realnych przypadków z laboratoriów odzyskiwania danych. W 2023 roku firma Attingo Data Recovery z Wiednia opublikowała analizę sprzętową która ujawniła dwie niezależne wady fabryczne — obydwie prowadzące do tego samego skutku.

Wada pierwsza: za duże elementy SMD. Elementy montowane powierzchniowo na płytce PCB są fizycznie większe niż projekt padów lutowniczych. Skutek: słabe połączenia mechaniczne o wysokiej impedancji które generują nadmiar ciepła w miejscu styku podczas transferu plików.

Wada druga: pęcherzyki w spoiwie lutowniczym. Luty zawiera wewnętrzne puste przestrzenie — błąd produkcyjny wynikający z niskiej jakości lutu lub nieodpowiednich warunków fabrycznych (wysoka wilgotność). Osłabione połączenia pękają pod wpływem cykli termicznych: dysk nagrzewa się podczas zapisu, stygnie po zakończeniu, metal rozszerza się i kurczy — aż połączenie pęka.

Western Digital w nowszych partiach dodawał żywicę epoksydową do wzmocnienia połączeń lutowniczych, ale w praktyce nie rozwiązuje to wszystkich możliwych scenariuszy awarii tej rodziny. W maju 2023 roku WD wydał aktualizację firmware dla wybranych modeli 4 TB — ale aktualizacja oprogramowania nie naprawia pękniętych połączeń fizycznych ani nie przywraca dostępu do danych w dysku, który już przestał działać. W sierpniu 2023 roku złożono pozew zbiorowy Krum v. Western Digital, numer sprawy 5:23-cv-04152.

Co widzę w laboratorium

W praktyce te dyski trafiają najczęściej nie jako „uszkodzony system plików”, tylko jako problem sprzętowy: dysk nagle znika, rozłącza się w trakcie kopiowania, pojawia się na chwilę i po chwili znika, działa tylko po poruszeniu obudową albo nie reaguje po podłączeniu do komputera.

Przy takiej platformie nie zaczynam od programów do odzysku. Najpierw trzeba ustalić, gdzie przerwany jest tor komunikacji: zasilanie, mostek USB ASMedia, połączenia BGA, wewnętrzny NVMe, NAND czy firmware. Dopiero po ustabilizowaniu nośnika ma sens bezpieczne obrazowanie danych.

SanDisk Extreme Portable jako przykład budowy platformy

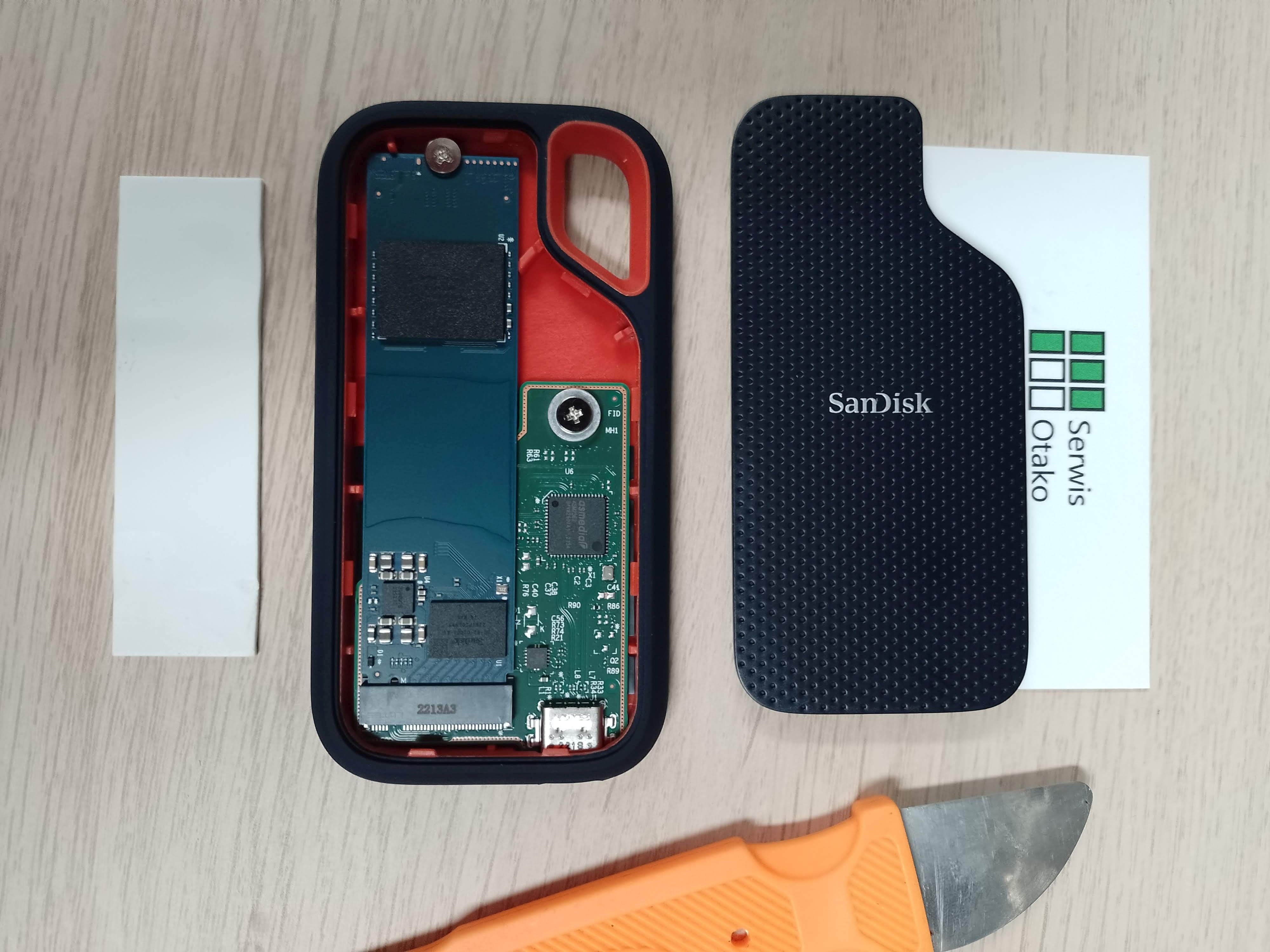

SanDisk Extreme Portable V2 jest dobrym przykładem, bo pokazuje typowy układ tej rodziny: to nie jest jednolity dysk USB, tylko wewnętrzny NVMe zamknięty w obudowie z mostkiem USB. W środku siedzą dwa oddzielne komponenty:

ASMedia ASM2362 — chip BGA który tłumaczy komunikację USB 3.2 Gen 2 na PCIe 3.0 x2. To on odpowiada za wykrywanie dysku przez komputer i to jego połączenia lutownicze pękają jako pierwsze. Gdy mostek albo jego połączenia przestają działać, komputer może w ogóle nie zobaczyć dysku. Nie jako pusty wolumin, nie jako uszkodzoną partycję — po prostu nie ma stabilnego urządzenia blokowego, z którego da się czytać dane.

Wewnętrzny dysk NVMe WD SN550E — platforma z kontrolerem SanDisk 20-82-10023-A1 i kościami NAND BiCS4 96L 3D TLC. Sufiks „E" w nazwie oznacza wariant firmware przeznaczony do pracy w obudowach zewnętrznych. To właśnie ten dysk trzyma dane — i w większości przypadków awarii mostka jest fizycznie nienaruszony.

Kontrolery — 20-82-10023 i 20-82-10048

W rodzinie SanDisk/WD Portable i Extreme Portable pojawiają się dwa powiązane oznaczenia kontrolerów. Nie są identyczne i nie są wymienne — choć należą do tej samej platformy.

20-82-10023-A1 jest najczęściej kojarzony z pojemnościami 1 TB, 2 TB i 4 TB w rodzinie Extreme Portable V2, Extreme Pro Portable V2 i WD My Passport SSD. To właśnie przy tej rodzinie najczęściej pojawiają się opisy awarii mostka USB, problemów po utracie zasilania i aktualizacji firmware WD z maja 2023.

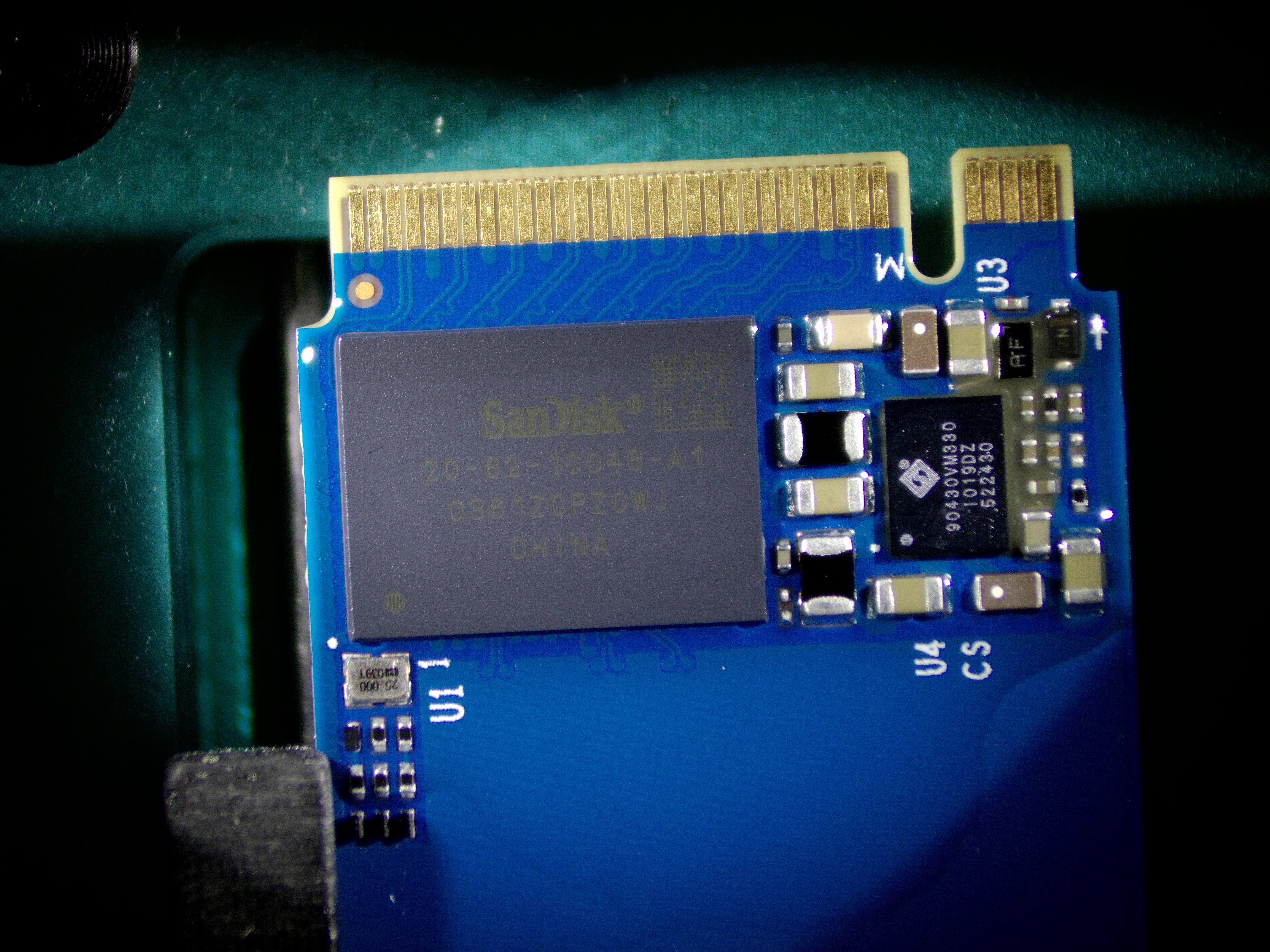

20-82-10048-A1 pojawia się m.in. w mniejszych pojemnościach SanDisk Extreme Portable oraz w wewnętrznych dyskach WD Blue SN570. To nie jest ten sam kontroler co 10023 i nie należy traktować ich jako prostych zamienników. Łączy je jednak ten sam praktyczny problem: brak trybu technologicznego PC-3000 SSD i brak loadera pozwalającego na standardową pracę z FTL.

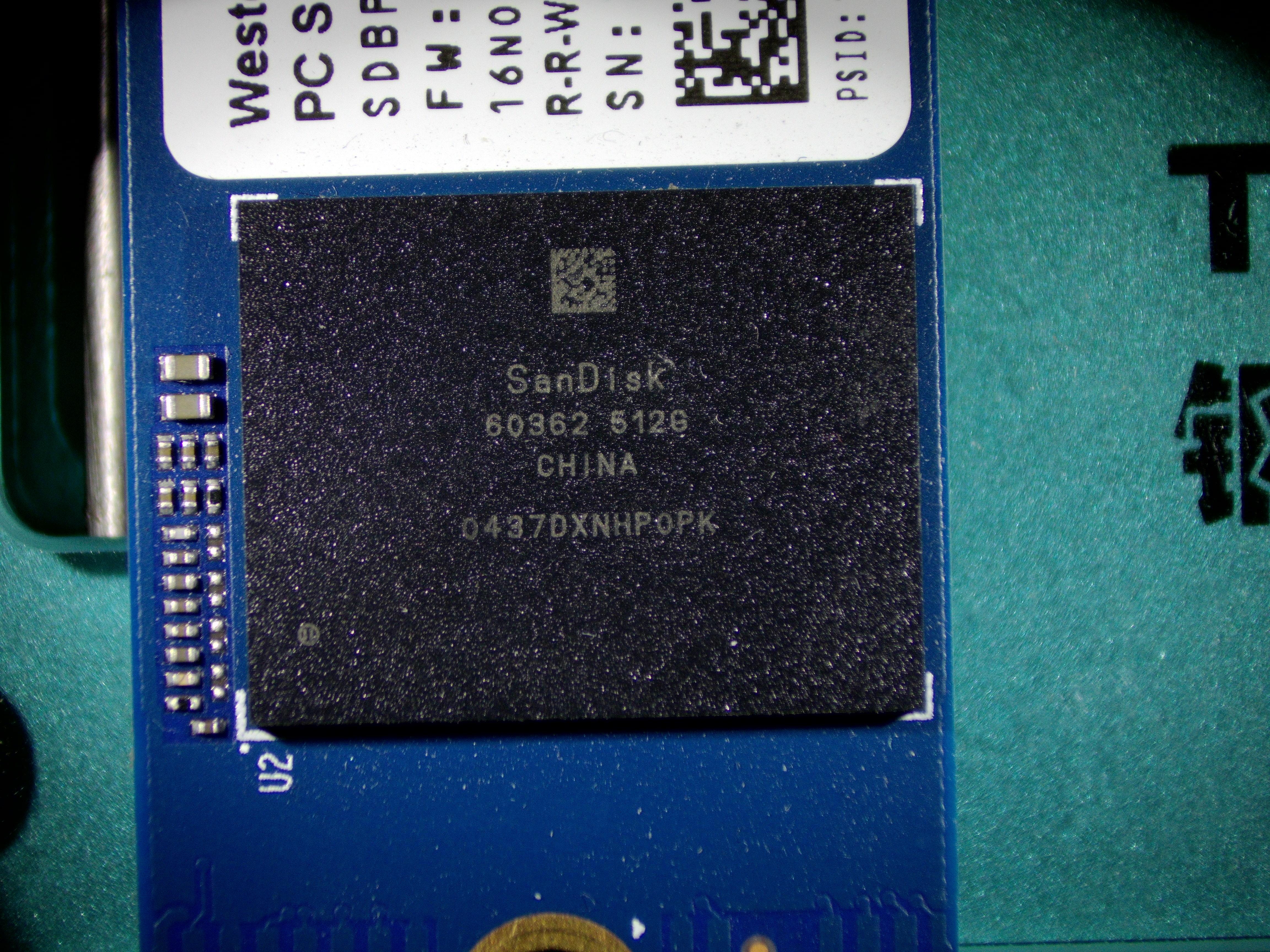

Kości NAND — BiCS4 i degradacja

Wewnętrzne dyski NVMe z tej rodziny używają kości NAND BiCS4 — 96-warstwowej pamięci 3D TLC produkcji Kioxia/Toshiba dla WD/SanDisk. To generacja która była szeroko stosowana w latach 2019–2022 zarówno w dyskach wewnętrznych jak i zewnętrznych.

Problem z tymi kośćmi nie jest unikalny dla SanDisk — BiCS4 96L TLC wykazuje wyższy poziom błędów odczytu przy degradacji niż wcześniejsze generacje 3D NAND, szczególnie przy intensywnym użytkowaniu lub starzeniu się dysku. Mechanizm ECC (korekcja błędów) pracuje na wyższych poziomach retry co przekłada się na spowolnienie odczytu i ryzyko utraty danych w obszarach o wysokim zużyciu.

W kontekście odzysku danych: degradacja NAND bez pękniętych połączeń mostka jest rzadszym scenariuszem, ale zdarzającym się przy starszych egzemplarzach z dużą liczbą zapisów. Wtedy obraz sprzętowy jest możliwy do pobrania, ale odczyt jest wolny i generuje błędy — wymagające wielokrotnego przejścia i korekcji.

PC-3000 i SanDisk — brak trybu technologicznego

PC-3000 SSD to kluczowe narzędzie w każdym laboratorium odzysku danych. Dla kontrolerów Phison PS3111, Silicon Motion SM2263XT czy Maxio MAS0902 — PC-3000 pozwala na pracę w trybie technologicznym: załadowanie dedykowanego loadera, bezpośredni dostęp do kości NAND z pominięciem uszkodzonego firmware i rekonstrukcję FTL nawet gdy dysk nie pokazuje żadnej pojemności.

Dla kontrolerów SanDisk/WD 20-82-10023-A1 i 20-82-10048-A1 ACELab nie opracował trybu technologicznego — nie ma loadera dla tej rodziny, nie ma bezpośredniego dostępu do NAND przez PC-3000. Nie oznacza to jednak że PC-3000 jest bezużyteczne. Po ominięciu lub naprawie mostka ASMedia ASM2362 i uzyskaniu dostępu do wewnętrznego dysku NVMe — PC-3000 jest używane do obrazowania i odczytu danych dokładnie tak jak przy każdym innym dysku NVMe. Brak loadera / tech mode to ograniczenie ścieżki naprawy firmware, nie narzędzia jako takiego.

Jak wygląda odzysk danych z SanDisk Extreme

Ścieżka odzysku zależy od tego który element zawiódł. W większości przypadków awarii Extreme Portable dane są dostępne — problem leży wyłącznie w komunikacji między dyskiem a komputerem.

Czego nie robić przy tej platformie

Dotknięte modele — lista

Poniżej modele które najczęściej trafiają do laboratorium i dla których mamy sprawdzone procedury. Przy SanDisk/WD portable zawsze sprawdzam nadruk na kontrolerze po otwarciu — rewizje produkcyjne w obrębie tej samej nazwy modelu mogą mieć różny kontroler.

Tabela oparta na potwierdzonych teardownach i bazach odzysku. Przy SanDisk/WD portable rewizje produkcyjne mogą różnić się kontrolerem — nadruk na PCB jest rozstrzygający.

Objawy awarii — co widzisz na ekranie

Awaria SanDisk Extreme jest zazwyczaj nagła i totalna. Nie ma stopniowej degradacji, nie ma wcześniejszych ostrzeżeń SMART — bo interfejs USB nie przepuszcza danych SMART z wewnętrznego NVMe do systemu operacyjnego. Dysk działa normalnie, potem nie działa. Tyle.

Najczęstsze scenariusze które opisują klienci:

• Dysk rozłączył się podczas transferu i więcej się nie pojawił
• Windows wyświetla komunikat „Musisz sformatować dysk zanim zaczniesz go używać"
• Dysk Manager pokazuje dysk jako niezainicjalizowany bez tablicy partycji
• macOS: „Dysk nie jest czytelny przez ten komputer"
• Dysk w ogóle nie jest widoczny — brak enumeracji USB
• Wymieniony przez WD nowy dysk padł tak samo po kilku tygodniach

Uwagi do zgodności modeli i rewizji

Przy tej rodzinie nie warto ufać samej nazwie z obudowy. SanDisk Extreme Portable, Extreme Pro Portable, WD My Passport SSD i WD Blue SN570 mogą występować w różnych rewizjach, dlatego w praktyce liczy się nadruk na kontrolerze, układ PCB, obsada NAND i zachowanie dysku po podłączeniu.

Ta strona jest bazą roboczą pod rozpoznawanie kontrolerów SanDisk/WD 20-82-10023-A1 i 20-82-10048-A1. SanDisk Extreme Portable jest tu głównym przykładem, bo dobrze pokazuje typowe awarie mostka USB, problemy z komunikacją i ograniczenia pracy bez trybu technologicznego PC-3000.
