Silicon Motion - kontrolery SSD SM2258 do SM2269

Silicon Motion a Phison - inny model biznesowy

Pisząc o Phisonie wspomniałem o modelu turnkey - gotowej platformie którą producent dysku kupuje z firmware w zestawie. Silicon Motion robi podobnie dla części swojego portfolio, ale z jedną istotną różnicą: SM jest bardziej otwarty na customizację firmware przez producenta dysku.

W praktyce oznacza to że spectrum jest szersze. Z jednej strony masz dyski znanych marek które kupują platformę SM, dostosowują firmware pod swoje kości NAND, testują i wypuszczają solidny produkt. Z drugiej - producent z AliExpress który kupuje sam kontroler, wrzuca dowolne kości NAND i flashuje jakieś oprogramowanie bez większego testowania.

AliExpress i gotowe PCB z SM Możesz dosłownie kupić na AliExpress gotową płytkę PCB z wlutowanym kontrolerem Silicon Motion - bez kości NAND. Wlutowujesz swój NAND, flashujesz firmware i masz "dysk SSD". To nie jest teoria spiskowa - tak działa część rynku no-name. I to jest jeden z powodów dla których nie-markowe dyski SM potrafią być naprawdę nieprzewidywalne w laboratorium.

Phison w budżetowym SATA był bardziej zunifikowany - PS3111 to PS3111, firmware od Phisona, PCB zbliżone. SM ma znacznie więcej wariacji. Ten sam chip SM2263XT może być w solidnym dysku Kingston i w no-name wynalazku - i te dwa dyski będą zachowywać się zupełnie inaczej gdy coś pójdzie nie tak.

Problem z maskowaniem błędów

To jest moim zdaniem największa różnica między SM a Phisonem z perspektywy laboratorium odzysku.

Phison PS3111 wchodzi w SATAFIRM S11 stosunkowo wcześnie i wyraźnie - jest to irytujące dla użytkownika, ale uczciwe. Dysk mówi: "mam problem, nie mogę działać normalnie".

Silicon Motion - szczególnie w implementacjach no-name z agresywnie dostrojonymi algorytmami - potrafi maskować degradację NAND znacznie dłużej. Wear leveling, bad block management i ECC (korekcja błędów) pracują w tle i ukrywają przed użytkownikiem że NAND jest coraz bardziej zużyty.

Z mojej perspektywy: regularnie trafiają do mnie dyski SM gdzie klient mówi "działał normalnie, nie było żadnych objawów, po prostu nie włączył się pewnego dnia". Przy Phisonie rzadziej słyszę taką historię - tam zazwyczaj były jakieś sygnały wcześniej. Nie twierdzę że SM jest gorszy ogólnie, ale to maskowanie sprawia że dysk potrafi być w tragicznym stanie NAND zanim użytkownik w ogóle zorientuje się że jest problem. A tragiczny stan NAND to trudniejszy odzysk.

Szczególnie dotyczy to dyskowych implementacji z kościami QLC (quad-level cell) zamiast TLC. QLC to 4 bity na komórkę zamiast 3 - więcej pojemności za niższą cenę, ale mniej wytrzymałe. W połączeniu z agresywnym maskowaniem błędów przez firmware - przepis na dysk który wygląda dobrze do ostatniej chwili.

Dwa światy dysków Silicon Motion

Żeby nie być niesprawiedliwym - SM w porządnych implementacjach to solidny kontroler. Problem leży w tym że ten sam chip trafia do zupełnie różnych produktów.

✓ Znane marki - normalnie do zrobienia

SM w porządnych dyskach

Renomowani producenci testują firmware pod konkretne kości NAND, dobierają TLC z pierwszego sortu, przestrzegają specyfikacji. Dyski działają zgodnie z oczekiwaniami, a awarie są zazwyczaj do przewidzenia.

Lexar NS100, Transcend SSD230S,
TeamGroup CX2, Kingston A400 (SM rewizje)

⚠ No-name - bywają wyzwaniem

SM w wynalazkach

Gotowe PCB z AliExpress, dowolne kości NAND (często QLC lub second-sort), zmodyfikowany lub niestandardowy firmware. PC-3000 może nie rozpoznać wariantu. Tryb technologiczny bywa niedostępny. Nie znaczy że nie da się odzyskać - ale jest trudniej.

KingFast, Oscoo, WALRAM, SSD-Win,
i dziesiątki innych no-name marek

Uwaga na dyski z AliExpress i marketplace Jeśli kupiłeś dysk SSD za 30-50 zł na Allegro, AliExpress lub przez podobne kanały i trzymasz na nim ważne dane - zrób kopię zapasową teraz. Nie dlatego że na pewno padnie, tylko że nie wiesz czego możesz się spodziewać. Przy takich dyskach bywa że pojemność "na naklejce" nie zgadza się z rzeczywistą pojemnością NAND - to osobny temat, ale sygnał jakości.

Problem z QLC - kiedy PC-3000 nie wystarczy

Większość dysków SM z TLC (triple-level cell) jest dobrze obsługiwana przez PC-3000 SSD - tryb technologiczny działa, można wejść w obszar serwisowy, odbudować FTL i odczytać dane.

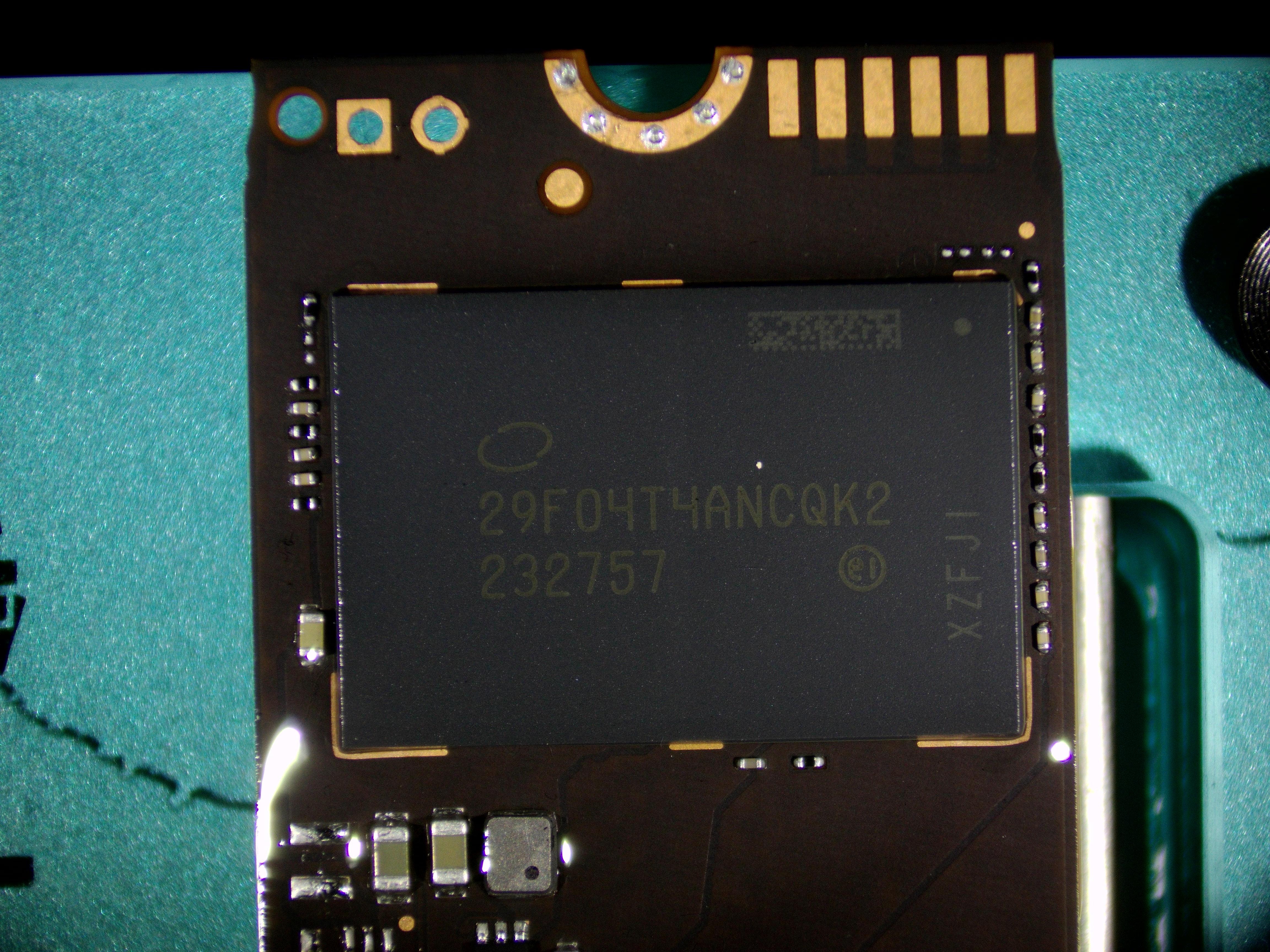

Kości NAND współpracujące z kontrolerem SM2269XTF-AB - widok z laboratorium Serwis Otako — NAND dla SM2269XTF-AB - jakość kości ma bezpośredni wpływ na trwałość i skuteczność odzysku

Kłopot zaczyna się przy niektórych no-name dyskach z kościami QLC i zmodyfikowanym firmware. QLC ma inną strukturę komórek - 4 stany napięcia na komórkę zamiast 3. Algorytmy zarządzania blokami, mapowanie FTL i procedury odczytu są inne. Jeśli producent dysku zmodyfikował firmware SM pod swoje niestandardowe kości QLC, PC-3000 może nie rozpoznać tego wariantu i tryb technologiczny będzie niedostępny.

To nie znaczy że nie da się odzyskać danych - mamy inne podejścia gdy standardowa ścieżka przez PC-3000 jest zamknięta. Ale każda dodatkowa warstwa trudności przekłada się na czas pracy i koszt odzysku. Dysk no-name z SM i QLC to nie automatyczny wyrok - ale nie jest to też przyjemna praca.

Przegląd kontrolerów Silicon Motion

SM produkuje szeroką gamę kontrolerów dla różnych segmentów. Poniżej najpopularniejsze z perspektywy rynku polskiego i tego co trafia do laboratorium.

Chip	Interfejs	NAND	DRAM	Znane dyski	Uwagi
SM2258	SATA III	TLC	Tak	Lexar NS100, Kingston A400 (część rewizji), Transcend SSD230S	Solidny kontroler z buforem DRAM. Dobra obsługa w PC-3000.
SM2258XT	SATA III	TLC	Nie (HMB)	Kingston A400 (część), Intenso, wiele no-name	DRAM-less. Bardzo popularny w najtańszych dyskach. Podatny na maskowanie błędów.
SM2259	SATA III	TLC/QLC	Tak	Lexar NS100 (nowsze), TeamGroup	Następca SM2258 z lepszym ECC. Dobra obsługa w PC-3000.
SM2262EN	NVMe PCIe 3.0 x4	TLC	Tak	Addlink S90, Corsair Force MP510, ADATA XPG SX8200 Pro	Popularny w 2019-2021. Dobry kontroler NVMe.
SM2263XT	NVMe PCIe 3.0 x4	TLC/QLC	Nie (HMB)	Kingston NV1 (część), wiele no-name NVMe	DRAM-less NVMe. Bardzo popularny w dyskach AliExpress. Trudne warianty przy QLC.
SM2267XT	NVMe PCIe 3.0 x4	TLC/QLC	Nie (HMB)	Kingston NV2 (część), Lexar NM620	Następca SM2263XT. Podobne uwagi - warianty no-name bywają wyzwaniem.
SM2269XT	NVMe PCIe 4.0 x4	TLC	Nie (HMB)	Kingston NV3, wiele budżetowych PCIe 4.0	Nowy budżetowy PCIe 4.0. Historia jeszcze się pisze.

Tabela orientacyjna - producenci dysków mogą używać różnych rewizji tego samego układu i zmieniać komponenty między partiami bez informowania o tym. Zawsze warto sprawdzić CrystalDiskInfo na konkretnym egzemplarzu.

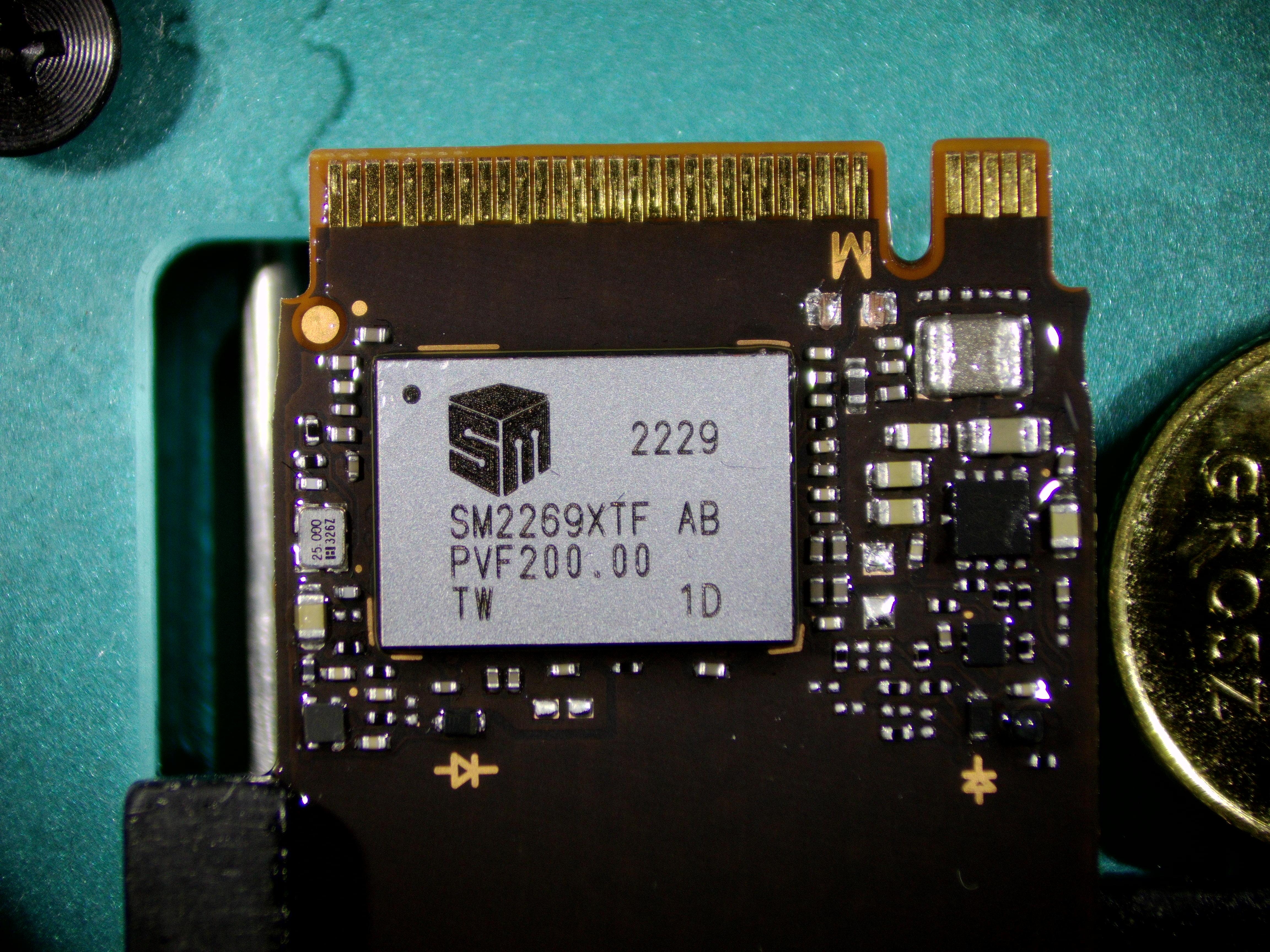

Kontroler Silicon Motion SM2269XTF-AB - widok z laboratorium Serwis Otako — Silicon Motion SM2269XTF-AB - DRAM-less NVMe PCIe 3.0, jeden z najczęstszych kontrolerów w budżetowych dyskach M.2

Typowe objawy awarii dysku SM - symptomy do wyszukania

W odróżnieniu od Phisona który ma charakterystyczny SATAFIRM S11, dyski SM nie mają jednego unikalnego trybu awaryjnego. Objawy są bardziej zróżnicowane:

→ SSD nie wykrywa się w BIOS po restarcie lub zaniku zasilania
→ Dysk pokazuje 0 MB lub drastycznie mniejszą pojemność niż normalna
→ Windows zawiesza się przy dostępie do dysku, komputer freezuje podczas uruchamiania
→ Dysk zniknął nagle - działał normalnie, po restarcie go nie ma
→ SSD wykrywany przez BIOS ale system operacyjny nie bootuje lub nie widzi partycji
→ Dramatyczne spowolnienie transferu, rosnące uncorrectable errors w SMART

Każdy z tych objawów może oznaczać coś innego - awaria logiczna, uszkodzony FTL, degradacja NAND, przepięcie. Diagnoza na PC-3000 wyjaśnia co dokładnie się stało.

Silicon Motion z perspektywy odzysku danych

Ogólnie: znane marki z SM - dobra skuteczność odzysku, procedura przewidywalna. PC-3000 obsługuje popularne warianty SM2258, SM2259, SM2262EN, SM2263XT, SM2267XT i SM2269XT. Dla typowych awarii firmware tryb technologiczny działa.

Trudniejsze przypadki to: dyski no-name z niestandardowym firmware, implementacje z kościami QLC których PC-3000 nie rozpoznaje, i dyski gdzie producent mocno zmodyfikował algorytmy zarządzania blokami. W takich przypadkach standardowa ścieżka jest zamknięta - ale to nie koniec, mamy alternatywne podejścia.

Jedna praktyczna obserwacja: przy dyskach SM z mocnym maskowaniem błędów, NAND po awarii bywa w gorszym stanie niż przy kontrolerach które wcześniej sygnalizują problem. Przekłada się to na więcej uszkodzonych sektorów podczas imagingu i czasem na niekompletny odzysk plików - nawet jeśli technicznie uzyskamy dostęp do danych.

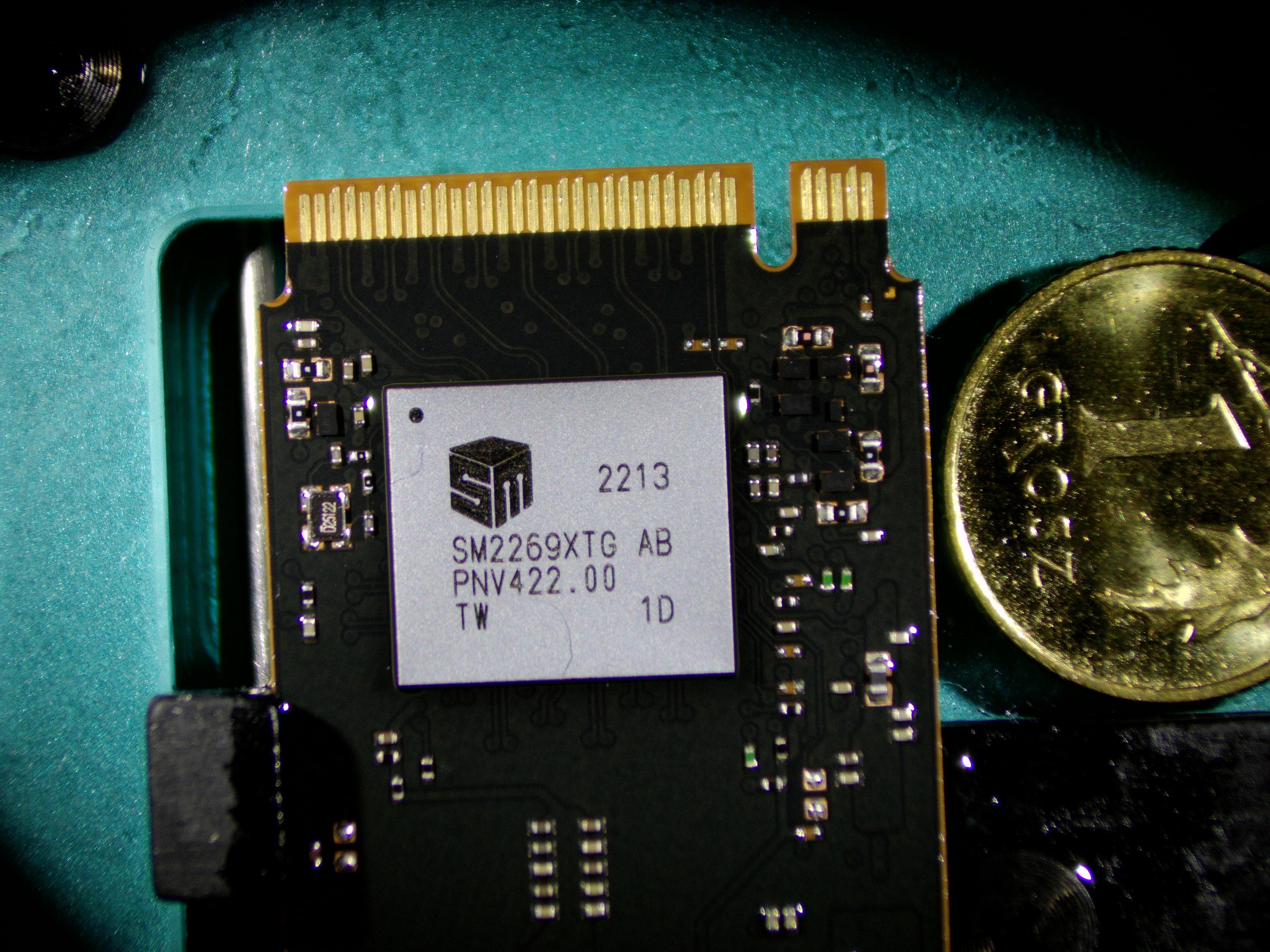

Kontroler Silicon Motion SM2269XTG-AB - widok z laboratorium Serwis Otako — Silicon Motion SM2269XTG-AB - nowsza rewizja, PCIe 4.0, wyższy segment niż XTF

Często zadawane pytania

Odłącz dysk i nie podłączaj go ponownie. Każde kolejne uruchomienie może pogorszyć stan NAND w obszarze serwisowym. Wypełnij formularz zgłoszenia - opisz model, co się stało i czy były jakieś wcześniejsze objawy (spowolnienie, błędy). Dyski znanych marek z SM mają zazwyczaj dobrą skuteczność odzysku na PC-3000.

Często tak, ale zależy od implementacji. No-name dyski z SM bywają nieprzewidywalne - niestandardowy firmware, egzotyczne kości NAND, modyfikacje których nie ma w dokumentacji PC-3000. Każdy taki przypadek oceniamy indywidualnie po diagnozie. Nie ma sensu z góry rezygnować, ale uczciwie: bywają trudniejsze od dysku marki Lexar z tym samym chipem.

SM2258 ma zewnętrzny bufor DRAM - osobny chip pamięci na płytce dysku który cachuje tablicę FTL. To przyspiesza losowy odczyt i zapis, i zmniejsza zużycie kości NAND w obszarze serwisowym. SM2258XT to wersja bez DRAM (DRAM-less) - tańsza w produkcji, używa HMB (Host Memory Buffer) lub nie ma cache w ogóle. W kontekście odzysku: SM2258 z DRAM ma tablicę FTL częściowo w zewnętrznej pamięci - co może być dodatkowym czynnikiem przy awarii zasilania.

To klasyczny objaw zaawansowanej degradacji NAND z maskowaniem przez firmware. Algorytmy wear leveling i bad block management ukrywają przed użytkownikiem że coraz więcej komórek jest zużytych lub złych - dysk podmienia je na wolne bloki i pracuje dalej. W pewnym momencie wolnych bloków jest za mało, ECC nie wyrabia z korekcją błędów i dysk pada. Bez wcześniejszego ostrzeżenia. Dlatego SMART monitoring (CrystalDiskInfo) i regularne kopie zapasowe są ważne - szczególnie przy starszych dyskach.

CrystalDiskInfo pokaże model dysku - na jego podstawie możesz szukać w sieci jaki kontroler ma ten konkretny model. Dokładniejsze narzędzie to CrystalDiskMark lub dedykowane narzędzia jak SMI MPTool (ale tego nie uruchamiaj na dysku z danymi - to narzędzie fabryczne podobne do Phison MPTool). Najprościej: poszukaj teardownu swojego modelu na forums.anandtech.com lub techpowerup.com.
